アブソリュートエンコーダ中空タイプ

MAR-MC52A

仕様

仕様一覧

横にスクロールしてご覧ください。

型式		MAR-MC52A
分解能	1回転部分	20 bit（1048576 positions/rev.）Option: 22 bit, 24 bit
分解能	多回転信号	16 bit（65536回転）
応答回転速度	主電源ON時	6000 min^-1
応答回転速度	バックアップ動作時	6000 min^-1
電源電圧	主電源ON時	DC 5 V
電源電圧	バックアップ動作時	DC 3.6 V
消費電流	通常動作時	65 mA（TYP）
消費電流	外部バッテリ使用時	30 μA（TYP）
動作温度範囲	電気二重層コンデンサ非搭載品	‒20 ～ +95 ℃
動作温度範囲	電気二重層コンデンサ搭載品	‒20 ～ +85 ℃
軸慣性モーメント		6.03 × 10^-6 kg・m²
		⌀15mm軸用円板部	67.0×10^-7 kg・m²
		⌀24mm軸用円板部	60.3 × 10^-7 kg・m²
許容回転角加速度		1.0 × 10⁵ rad/sec²
通信プロトコル		A-format®
伝送規格		EIA 規格RS-485 準拠
伝送方式		NRZ 半2 重シリアル通信
ボーレート		2.5 Mbps（Option: 4 Mbps–16 Mbps）
信号線数		4（Option: 6）
不揮発性メモリアクセス開放領域		3840ビット（240番地 × 16ビット）
温度センサ		対応
バス接続		対応
バス接続		オプション	最高8軸までエンコーダを接続可能

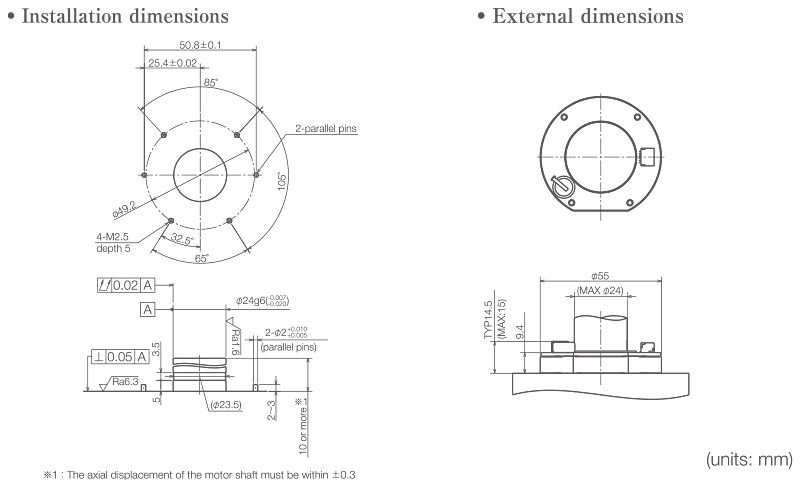

寸法	外径（Φ）	55 mm
	高さ	14.5 mm
	円板内径（Φ）	15 または 24 mm
