アブソリュートエンコーダ 中空タイプ
MAR-MCX63A
仕様
仕様一覧
横にスクロールしてご覧ください。
| 型式 | MAR-MCX63A | |
|---|---|---|
| 分解能 | 1回転部分 | 20 bit（1048576 positions/rev.）Option: 22 bit, 24 bit, 27 bit |
| 多回転信号 | 16 bit（65536回転） | |
| 応答回転速度 | 主電源ON時 | 6000 min-1 |
| バックアップ動作時 | 6000 min-1 | |
| 電源電圧 | 主電源ON時 | DC 5 V |
| バックアップ動作時 | DC 3.6 V | |
| 消費電流 | 通常動作時 | 75 mA（TYP） |
| 外部バッテリ使用時 | 55 μA（TYP） | |
| 動作温度範囲 | ‒20 ～ +105 ℃ | |
| 軸慣性モーメント | 3.59 × 10-5 kg・m2 | |
| 許容回転角加速度 | 1.0 × 105 rad/sec2 | |
| 通信プロトコル | A-format® | |
| 伝送規格 | EIA 規格RS-485 準拠 | |
| 伝送方式 | NRZ 半2 重シリアル通信 | |
| ボーレート | 2.5 Mbps（Option: 4 Mbps–16 Mbps） | |
| 信号線数 | 4（Option: 6） | |
| 不揮発性メモリアクセス開放領域 | 3840ビット（240番地 × 16ビット） | |
| 温度センサ | 対応 | |
| バス接続 | 対応 | |

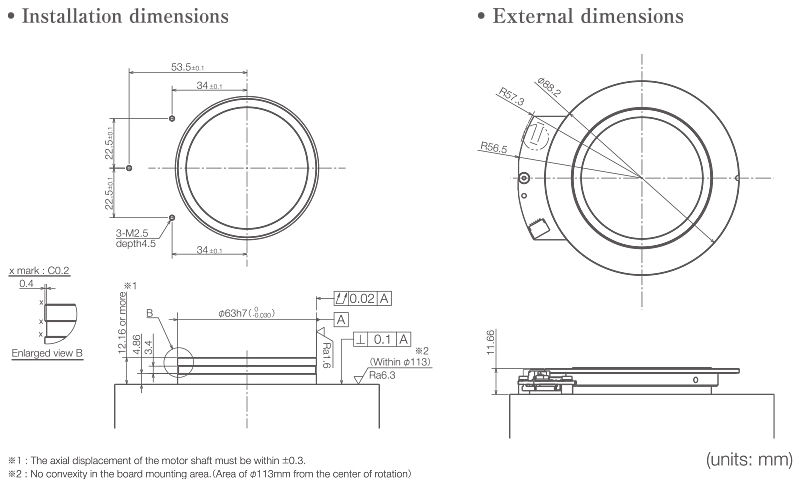

寸法図
