アブソリュートエンコーダ 中空タイプ
SAR-MLD43A
仕様
仕様一覧
横にスクロールしてご覧ください。
| 型式 | SAR-MLD43A | |
|---|---|---|
| 分解能 | 1回転部分 | 最大24 bit（16,777,216分割） |
| 多回転信号 | － | |
| 応答回転速度 | 主電源ON時 | 2,000 min-1 |
| バックアップ動作時 | － | |
| 電源電圧 | 主電源ON時 | DC 5（±10%） V |
| バックアップ動作時 | － | |
| 消費電流 | 通常動作時 | 150 mA（TYP） |
| 外部バッテリ使用時 | － | |
| 動作温度範囲 | ‒0 ～ +50 ℃ | |
| 軸慣性モーメント | 1.98 × 10-5 kg・m2 | |
| 許容回転角加速度 | 1.0 × 105 rad/sec2 | |
| 通信プロトコル | A-format® | |
| 伝送規格 | EIA 規格RS-485 準拠 | |
| 伝送方式 | NRZ 半2 重シリアル通信 | |
| ボーレート | 2.5 Mbps | |
| 信号線数 | 4 本 | |
| 不揮発性メモリアクセス開放領域 | － | |
| 温度センサ | 対応 | |
| バス接続 | 対応 | |
| オプション | 最高8軸までエンコーダを接続可能 | |
| 寸法 | 外径（Φ） | 81.5 mm（TYP） |
| 高さ | 9.9 mm（TYP） | |

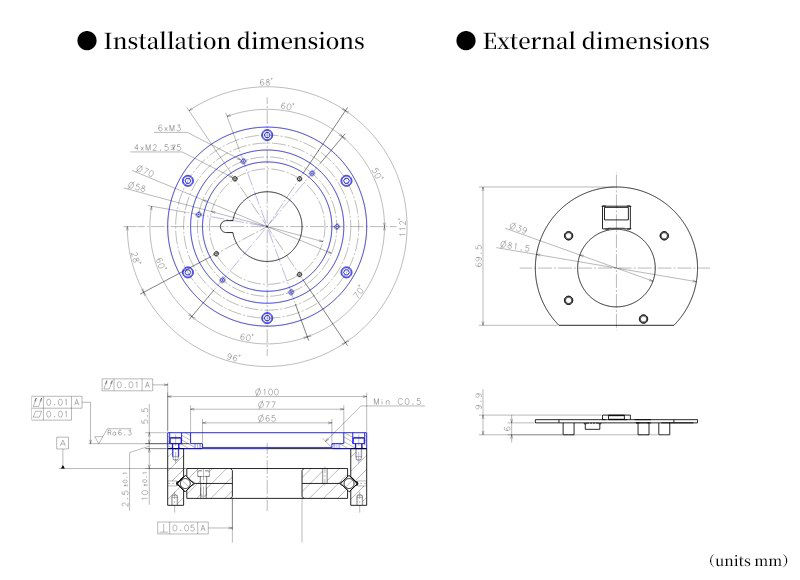

寸法図
