宇宙・天体機器
製作事例
衛星用光学系
ニコンは、赤外線天文衛星「あかり」や陸域観測技術衛星「だいち」、金星探査機「あかつき」、惑星分光観測衛星「ひさき」など、宇宙空間の観測・測定に挑戦するプロジェクトを多数支援。これらの衛星や探査機には、ニコンの特注光学系機器が採用されています。
「あかり」（ASTRO-F）の宇宙での構造図
写真提供：JAXA（宇宙航空研究開発機構）
写真提供：JAXA（宇宙航空研究開発機構）

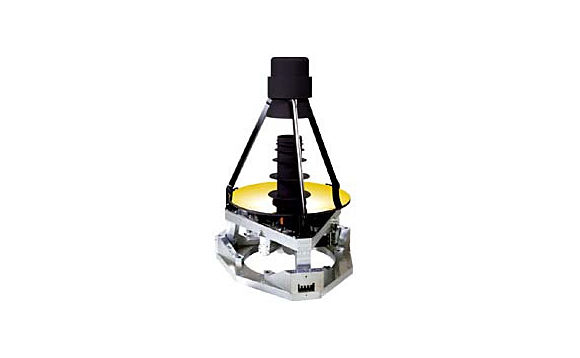

ASTRO-Fの赤外線望遠鏡
写真提供：JAXA（宇宙航空研究開発機構）
写真提供：JAXA（宇宙航空研究開発機構）
赤外線天文衛星「あかり」搭載光学系
2006年2月22日、JAXA（宇宙航空研究開発機構）は赤外線天文衛星「ASTRO-F」を搭載したＭ-Vロケット8号の打ち上げに成功。同衛星には、ニコンにて製作された口径68.5cmの大型赤外線望遠鏡が搭載されました。
「あかり」と命名された同衛星は、日本初の本格的な赤外線天文衛星として、銀河の誕生とその進化の過程の解明に活躍することが期待され、波長1.7μmの近赤外線から180μmの遠赤外線までをカバーします。
1983年にアメリカ、イギリス、オランダによって打ち上げられた世界初の赤外線天文衛星「IRAS」に比べ、一桁以上高い感度、数倍以上高い解像度を誇ります。
「あかり」と命名された同衛星は、日本初の本格的な赤外線天文衛星として、銀河の誕生とその進化の過程の解明に活躍することが期待され、波長1.7μmの近赤外線から180μmの遠赤外線までをカバーします。
1983年にアメリカ、イギリス、オランダによって打ち上げられた世界初の赤外線天文衛星「IRAS」に比べ、一桁以上高い感度、数倍以上高い解像度を誇ります。
「だいち」に搭載の高性能可視近赤外放射計2型（AVNIR-2）で観測した種子島
写真提供：JAXA（宇宙航空研究開発機構）
写真提供：JAXA（宇宙航空研究開発機構）
陸域観測技術衛星「だいち」搭載光学系
2006年1月24日、JAXAは陸域観測技術衛星「だいち（ALOS）」を搭載したH-IIAロケット8号の打ち上げに成功しました。
同衛星には、ニコンが光学系製作に参加した高性能可視近赤外放射計2型（AVNIR-2）が搭載され、地図作成、地球観測、災害状況把握、資源探査等で活用されています。
同年2月17日にフィリピン・レイテ島ギンサウゴン付近で発生した地すべり災害の観測も行い、貴重なデータを提供しています。
同衛星には、ニコンが光学系製作に参加した高性能可視近赤外放射計2型（AVNIR-2）が搭載され、地図作成、地球観測、災害状況把握、資源探査等で活用されています。
同年2月17日にフィリピン・レイテ島ギンサウゴン付近で発生した地すべり災害の観測も行い、貴重なデータを提供しています。
金星を撮影する「あかつき」のイメージ
写真提供：JAXA（宇宙航空研究開発機構）
写真提供：JAXA（宇宙航空研究開発機構）
金星探査機「あかつき」搭載光学系
2010年5月21日、 JAXA（宇宙航空研究開発機構）はH-IIAロケット17号機によって「あかつき」を打ち上げました。
あかつきは、可視光線（雷）、中間赤外線（雲の温度分布）、紫外線（雲頂の化学物質）、近赤外線2台（地表面・下層大気）の5台のカメラと6台の観測機器を用いて、金星の大気の流れや組成、雷や火山活動の有無を調べ、金星の大気の謎を解明することを目的としています。
ニコンでは、あかつきの4つの光学系の設計・製造を行いました。金星軌道投入までの過程では、設計条件を超える熱環境に耐えながら画像取得を成功させました。ニコンの技術が世界最先端の金星研究に貢献してきましが、大幅に設計寿命を超えた2025年9月18日、衛星の運用が終了しました。
あかつきは、可視光線（雷）、中間赤外線（雲の温度分布）、紫外線（雲頂の化学物質）、近赤外線2台（地表面・下層大気）の5台のカメラと6台の観測機器を用いて、金星の大気の流れや組成、雷や火山活動の有無を調べ、金星の大気の謎を解明することを目的としています。
ニコンでは、あかつきの4つの光学系の設計・製造を行いました。金星軌道投入までの過程では、設計条件を超える熱環境に耐えながら画像取得を成功させました。ニコンの技術が世界最先端の金星研究に貢献してきましが、大幅に設計寿命を超えた2025年9月18日、衛星の運用が終了しました。
惑星を観測する「ひさき」のイメージ
写真提供：JAXA（宇宙航空研究開発機構）
写真提供：JAXA（宇宙航空研究開発機構）
惑星分光観測衛星「ひさき」搭載光学系
2013年9月14日、JAXA（宇宙航空研究開発機構）は惑星分光観測衛星SPRINT-Aを搭載したイプシロンロケットの打ち上げに成功。その後、SPRINT-Aは無事軌道に投入され、「ひさき」と命名されました。
ひさきは、地球を回る高度約1000kmの人工衛星軌道から、金星や火星、木星などを遠隔観測する、世界初の惑星観測専用宇宙望遠鏡で、ニコンは、この望遠鏡の主鏡（口径20cm）の製造を担当しました。
主鏡の母材には、加工が難しいとされるSiC（炭化ケイ素）を使用しましたが、ニコンの精密加工技術を用いて完成させることができました。
ひさきは、地球を回る高度約1000kmの人工衛星軌道から、金星や火星、木星などを遠隔観測する、世界初の惑星観測専用宇宙望遠鏡で、ニコンは、この望遠鏡の主鏡（口径20cm）の製造を担当しました。
主鏡の母材には、加工が難しいとされるSiC（炭化ケイ素）を使用しましたが、ニコンの精密加工技術を用いて完成させることができました。
天体観測機器
ハワイ島マウナケア山頂に位置する有効口径8.2メートルのすばる望遠鏡は、主焦点、カセグレン焦点、2つのナスミス焦点という4つの焦点を持っており、各焦点に観測装置が取り付けられています。
ニコンは、カセグレン焦点にFOCAS、ナスミス焦点（可視光）にHDSという観測装置を納め、世界最先端の天文学研究に貢献しています。
ニコンは、カセグレン焦点にFOCAS、ナスミス焦点（可視光）にHDSという観測装置を納め、世界最先端の天文学研究に貢献しています。

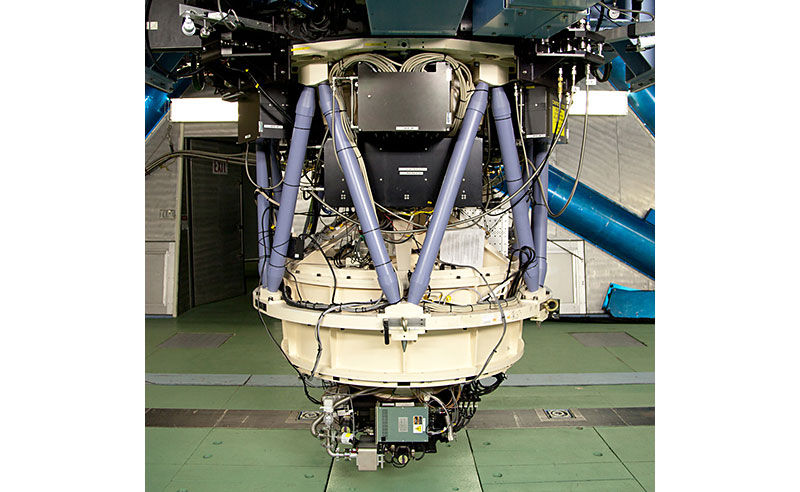

微光天体分光撮像装置「FOCAS」
写真提供：国立天文台
写真提供：国立天文台
微光天体分光撮像装置「FOCAS」
FOCAS（Faint Object Camera And Spectrograph）は、可視光で高い感度の観測を行う装置です。
視野内の50天体程度のスペクトルを同時に撮影できる機能を使用することで、宇宙の果て近くにある銀河までの距離を効率よく調べることができ、撮像観測・分光観測・偏光観測など、すばるの可視光の基本的な観測を行います。
視野内の50天体程度のスペクトルを同時に撮影できる機能を使用することで、宇宙の果て近くにある銀河までの距離を効率よく調べることができ、撮像観測・分光観測・偏光観測など、すばるの可視光の基本的な観測を行います。

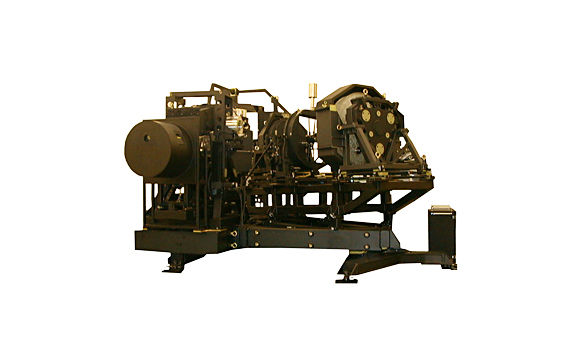

高分散分光器「HDS」
高分散分光器「HDS」
HDS（High Dispersion Spectrograph）は、可視光で10万分の1の波長差を識別できる装置です。古い星の元素組成を調べることで、宇宙における元素の進化を研究したり、クエーサーの吸収線を調べることで、銀河間ガスの組成や物理状態の調査に役立っています。
光通信用光学系（光データ中継衛星搭載光通信用光学系）
光データ中継衛星を搭載したH-ⅡAロケット43号機が、JAXA（宇宙航空研究開発機構）により2020年11月29日に打ち上げられました。同衛星には、光衛星間通信システム「LUCAS」※向けに、日本電気株式会社（NEC） が製造した光衛星間通信機器が搭載されています。
その光衛星間通信機器を構成している光アンテナと呼ばれる送受光光学系に、ニコンが設計・製作した光学ミラー（口径14cm）を含む光学部品が採用されました。ニコンは、光学系設計、光学部品の製作・組立を担当し、NECの高度なシステム要求に応えました。
光アンテナは、波長1.5µmのレーザ光を用いた宇宙空間の高速大容量光通信を実現するためのキーテクノロジーの一つです。
また、2024年7月1日に打ち上げられた地球観測衛星「だいち4号（ALOS-4）」にも光衛星間通信機器が搭載され、光データ中継衛星との衛星間通信が行われています。
その光衛星間通信機器を構成している光アンテナと呼ばれる送受光光学系に、ニコンが設計・製作した光学ミラー（口径14cm）を含む光学部品が採用されました。ニコンは、光学系設計、光学部品の製作・組立を担当し、NECの高度なシステム要求に応えました。
光アンテナは、波長1.5µmのレーザ光を用いた宇宙空間の高速大容量光通信を実現するためのキーテクノロジーの一つです。
また、2024年7月1日に打ち上げられた地球観測衛星「だいち4号（ALOS-4）」にも光衛星間通信機器が搭載され、光データ中継衛星との衛星間通信が行われています。
-
光衛星間通信システム「LUCAS（Laser Utilizing Communication System）」：JAXAが開発中の地球観測衛星（低軌道衛星）とデータ中継衛星（静止衛星）間のデータ中継を、波長1.5µmの目に見えないレーザー光を用いた宇宙空間での光通信により実現するシステム
光衛星間通信システム「LUCAS」
写真提供：JAXA（宇宙航空研究開発機構）
写真提供：JAXA（宇宙航空研究開発機構）

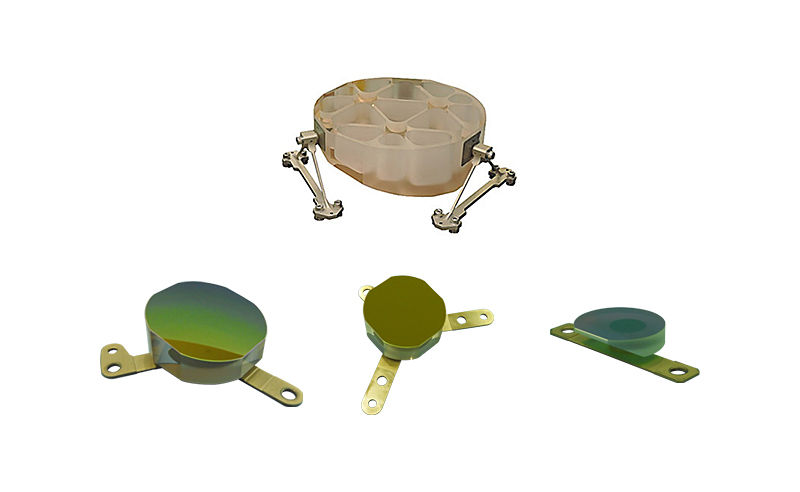

光アンテナ向けにニコンが設計・製作した光学部品（画像上：主鏡、画像下左から：二次鏡、三次鏡、折り返し鏡）
ニコン独自の光利用技術と精密技術で、高度な要求に対応した「光アンテナ」
送受光光学系は高い精度が要求され、迷光ノイズの回避や通信光の損失を抑えるために、多くの工夫や調整を必要としました。
ハイパワーの送信ビームがミラー面に照射されることで発生する散乱光による迷光ノイズを回避するため、軸外し光学系を採用。また、高反射かつ、偏光特性の高安定化のために、ニコン独自のコーティング技術を採用しました。そのほかにも、各ミラーと周辺部品間の歪みなどによって発生する収差劣化を抑えるために、数µmレベルでの厳しい光学調整を実現しました。さらに光アンテナは、各ミラーの軽量化とともに、ロケット打ち上げ、軌道上の温度・真空・放射線といった宇宙環境に耐え得る光学性能を有した光学系となっています。
ニコンは今後も、得意とする光学技術を駆使した高精度な加工、計測、組立技術を通して、光通信分野の拡大に貢献していきます。
ハイパワーの送信ビームがミラー面に照射されることで発生する散乱光による迷光ノイズを回避するため、軸外し光学系を採用。また、高反射かつ、偏光特性の高安定化のために、ニコン独自のコーティング技術を採用しました。そのほかにも、各ミラーと周辺部品間の歪みなどによって発生する収差劣化を抑えるために、数µmレベルでの厳しい光学調整を実現しました。さらに光アンテナは、各ミラーの軽量化とともに、ロケット打ち上げ、軌道上の温度・真空・放射線といった宇宙環境に耐え得る光学性能を有した光学系となっています。
ニコンは今後も、得意とする光学技術を駆使した高精度な加工、計測、組立技術を通して、光通信分野の拡大に貢献していきます。
高解像度/広視野スペース・カメラ
ニコンの長年にわたる宇宙分野での経験を活かし、地球観測用小型衛星用のスペース・カメラを開発。高解像度タイプと広視野タイプの2種類をご用意しました。
地球を撮影する「NSC-1」のイメージ
NSC-1 スペース・カメラ 高解像度タイプの仕様
【サイズ】≦Φ620mm x 880mm
【質量】≦30kg
【f値】8.9
【GSD（地上分解能）】≦1.0m（条件：モノクロ、高度500km）
【刈り幅】≧8.5km（高度：500km）
【画像モード】モノクロ、カラー、12bit RAW出力、JPEG 12/10/8 bit
【インターフェース】画像データ転送：LVDS、TMTC：RS485、電源：12Vdc
【質量】≦30kg
【f値】8.9
【GSD（地上分解能）】≦1.0m（条件：モノクロ、高度500km）
【刈り幅】≧8.5km（高度：500km）
【画像モード】モノクロ、カラー、12bit RAW出力、JPEG 12/10/8 bit
【インターフェース】画像データ転送：LVDS、TMTC：RS485、電源：12Vdc

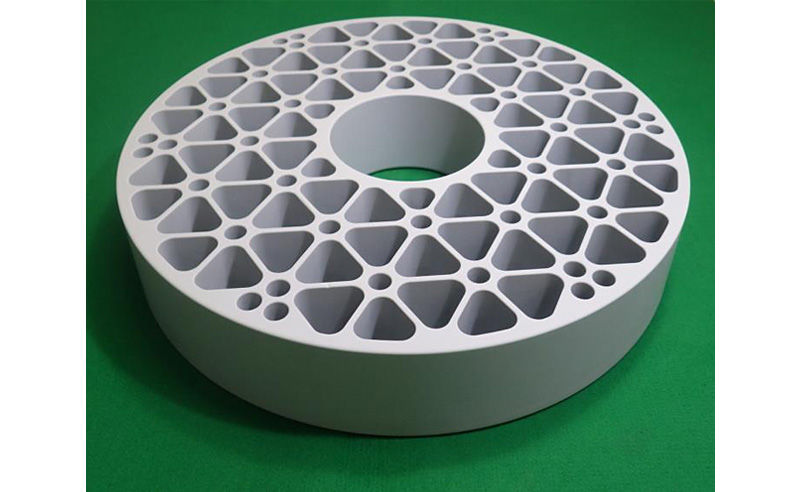

軽量・高剛性なセラミックミラー
NSC-1 スペース・カメラ 広視野タイプの仕様
【サイズ】≦Φ240mm x 600mm
【質量】≦13kg
【f値】6.3
【GSD（地上分解能）】≦2.2m（条件：モノクロ、高度500km）
【刈り幅】≧22.5km（高度：500km）
【画像モード】モノクロ、カラー（オプション）、12bit RAW出力、JPEG 12/10/8 bit
【インターフェース】画像データ転送：LVDS、TMTC：RS485、電源：12Vdc
【質量】≦13kg
【f値】6.3
【GSD（地上分解能）】≦2.2m（条件：モノクロ、高度500km）
【刈り幅】≧22.5km（高度：500km）
【画像モード】モノクロ、カラー（オプション）、12bit RAW出力、JPEG 12/10/8 bit
【インターフェース】画像データ転送：LVDS、TMTC：RS485、電源：12Vdc
お問い合わせ
株式会社ニコン
カスタムプロダクツ事業部
価格・納期についてはお問い合わせください。類似の製品、上記に記載のない仕様・用途に関するご要望にもお応えいたします。
お気軽にご相談ください。
