i線用光学ガラス

仕様

ラインナップ

硝種名		4786	5859	5742	5165	7054
屈折率nd		1.4741	1.59042	1.57653	1.51183	1.70623
分散νd		86.8	59.5	42.1	65	54.7
10mm内部透過率（365nm）τi		99.80%	99.70%	99.60%	99.80%	99.40%
屈折率ni		1.48726	1.6145	1.61265	1.53073	1.73811
niロット内バラツキ（×10-5）		2	2	2	10	10
ソラリゼーション		良好	良好	良好	良好	良好
Opticalhomogeneity（Δn）（×10-6）	～ Φ100	1	1	1	ー	ー
	～ Φ200	1	1	1	ー	ー
	～ Φ280	2	2	2	ー	ー

10 mm内部透過率（代表値）：厚さ10 mmのガラス中をｉ線（365 nm）が何％透過するのかを示します。（表面反射損失は含みません）
屈折率（ni）（代表値）：ｉ線（365 nm）における屈折率を示します。要求品質によっては長いアニールが必要となるため、屈折率の値が変化します。当社規定のアニールをした場合の値です。
niロット内バラツキ（保証値）：同一ポットかつ同一アニールにおける部品のniのバラツキを示します。
ソラリゼーション：超高圧水銀灯の照射による透過率低下を示します。照射前の分光透過率80％に対する波長において、照射後の透過率低下で示します。

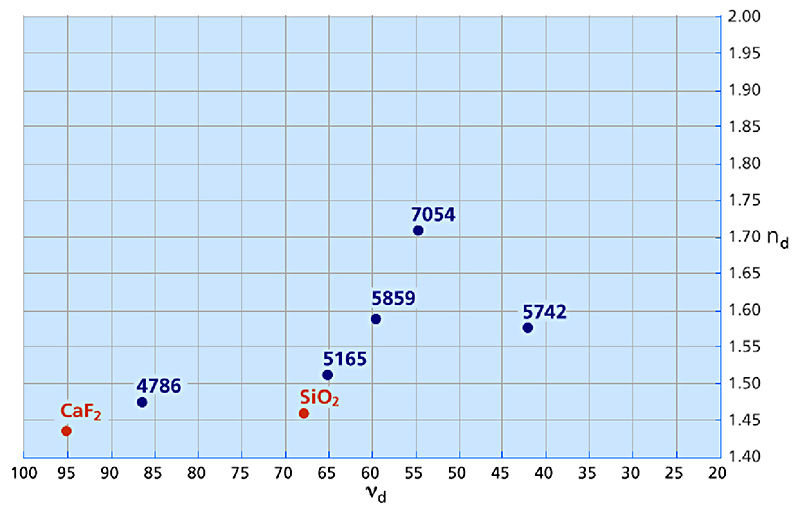

nd-νd diagram

資料ダウンロード

i線用光学ガラスカタログ

各特性の詳細はこちらをご覧ください。

ダウンロード ( PDF:1.32 MB)

Zemax

2019.11更新
agf形式 zipデータでダウンロード

ダウンロード ( ZIP:55.19 KB)
