S3S LABの試作品

IGZO-TFTを用いたActive Matrix駆動LEDディスプレイ開発

特長

  1. 透けて魅せる、最先端Mini-LED技術
    シースルータイプのMini-LEDディスプレイを実現
  2. RtoRで実現する回路開発
    フレキシブル基板上にダイレクトにIGZO-TFTを形成
  3. Ni合金で拡がる実装力
    めっきレス、Cu薄膜でもLEDチップの実装が可能に
  4. 独自設計のポータブル駆動回路
    持ち運び可能なサイズの駆動回路を設計

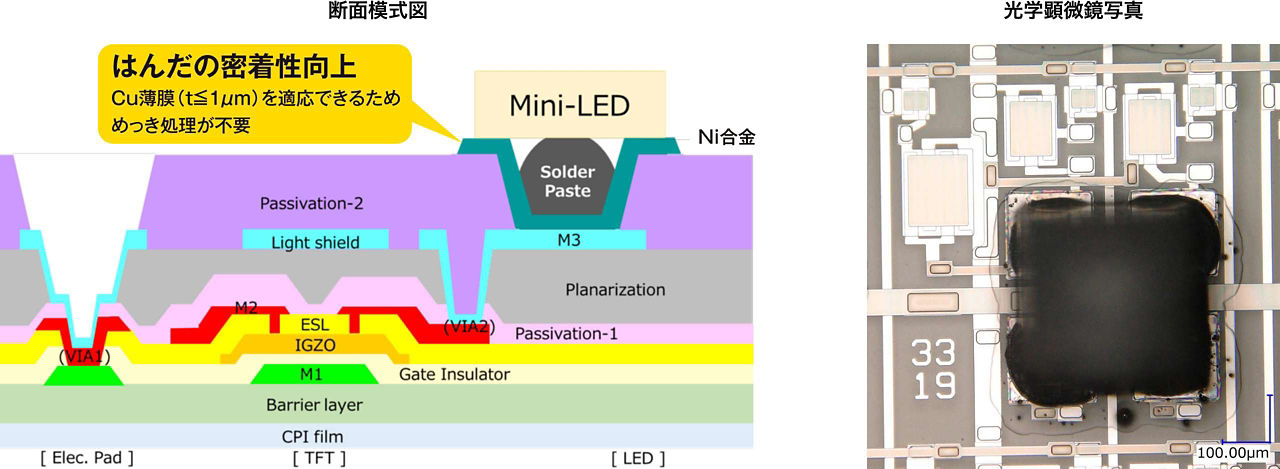

画像:Mini-LEDディスプレイの断面構造図と回路拡大顕微鏡写真

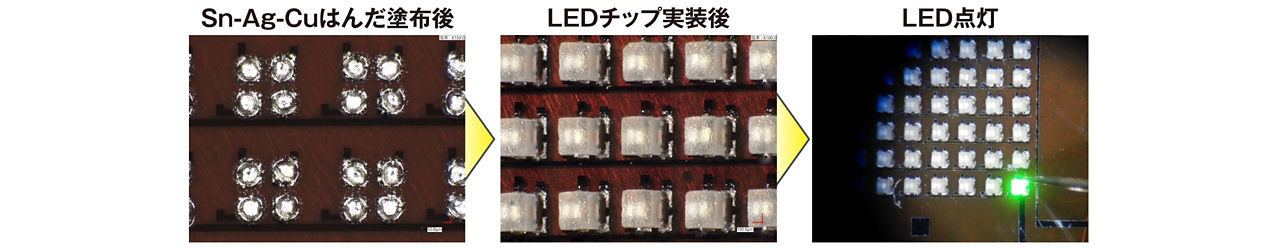

画像:Sn-Ag-Cuはんだ塗布されたLEDチップの実装画像

繰り返しパターンを用いた自由度の高い長尺センサー基板

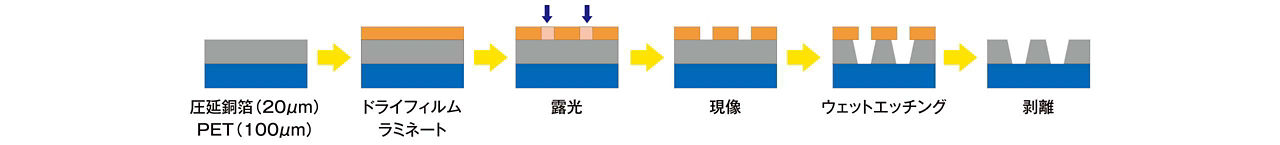

画像:長尺センサー基板のパターニング工程図

特長

1. データの切り替えをシームレスに実施し高精細な長尺パターンの作製が可能

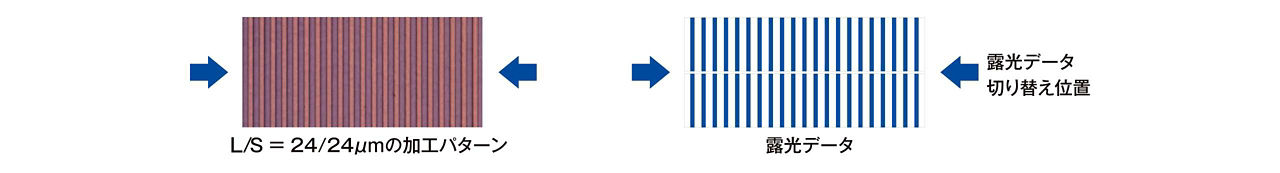

画像:高精細な長尺パターンの作製イメージ
2. エッチングにより立体的なパターニングも可能

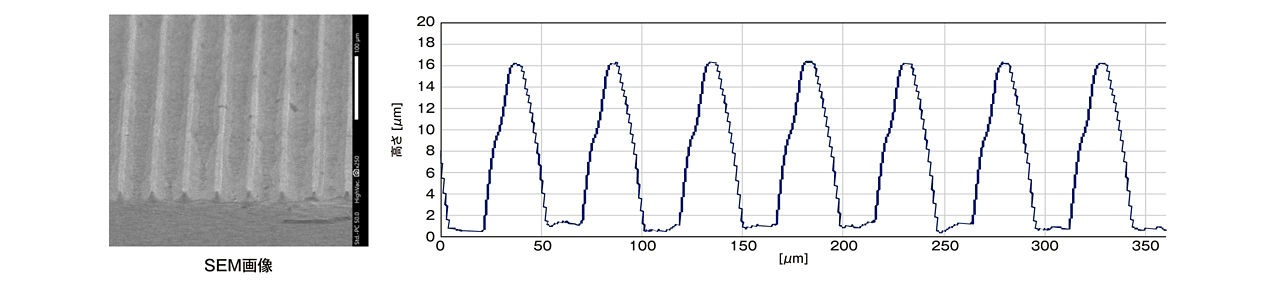

画像:エッチングによる立体的パターンのSEM画像と断面データ

フレキシブル長尺センサーデバイス(Flexible Long Sensor Device)

圧延銅箔を使用し繰り返しパターニングした配線でセンサーを作製

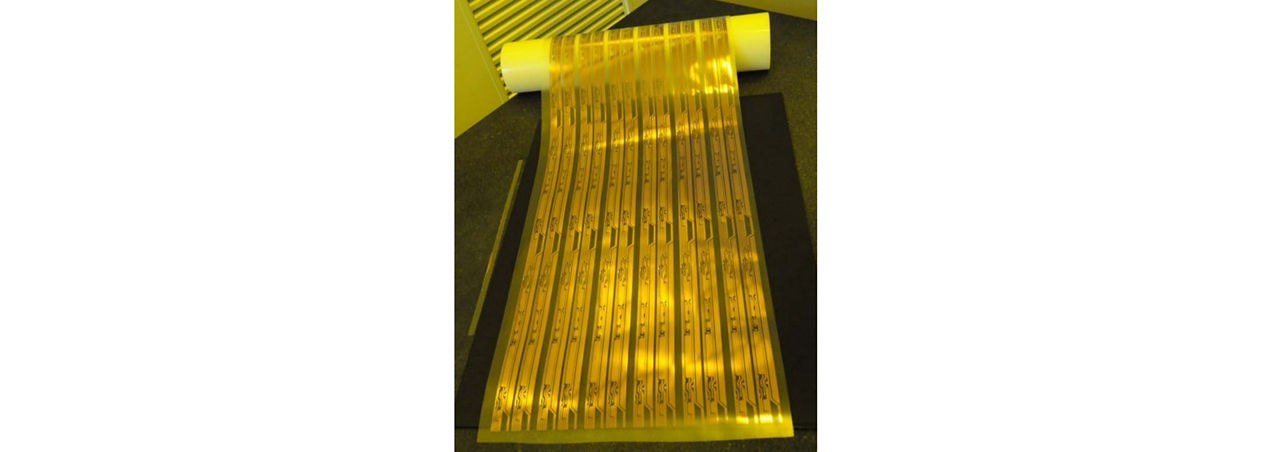

画像:圧延銅箔を用いたフレキシブルセンサーデバイス

高ひずみゲージ材料の高精度センサーデバイス開発

ひずみゲージ : 株式会社センシアテクノロジー様開発品

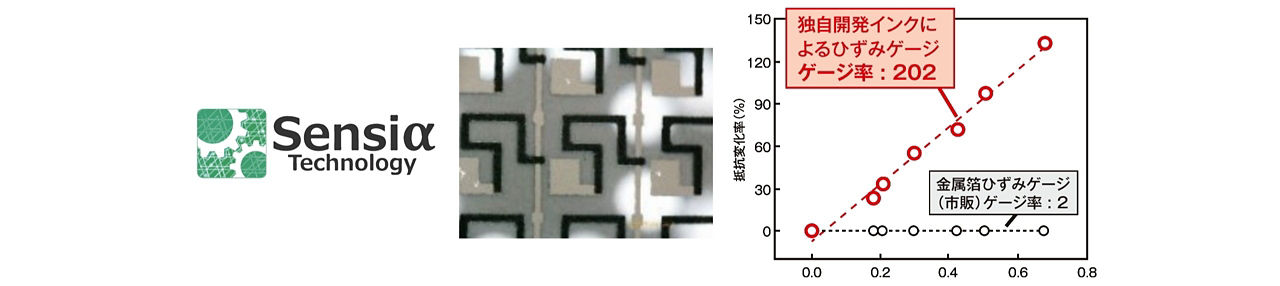

画像:株式会社センシアテクノロジー様開発ひずみゲージの画像と、ゲージ率202のデータ

フレキシブルひずみセンサーデバイス(Flexible Strain Sensor Device)

特長
  1. 高感度ひずみセンシング
  2. R10mm以上の曲げに100,000回耐える高耐久性
  3. マッピング計測が可能

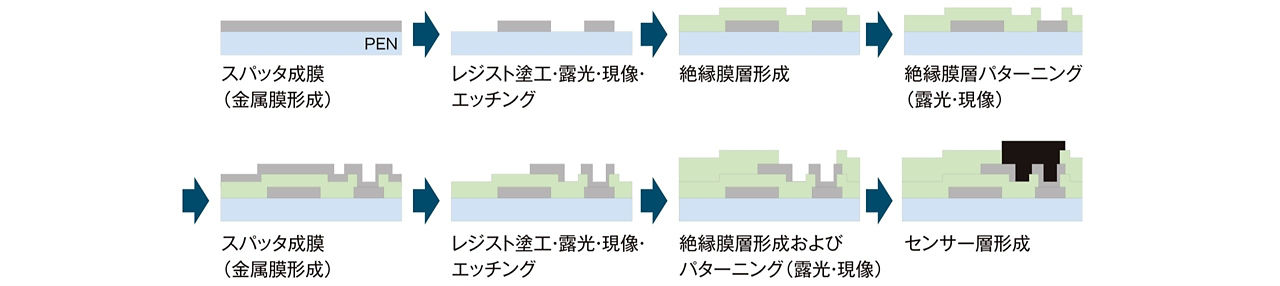

画像:フレキシブル多層センサーの形成プロセス

フレキシブル圧力センサーデバイス(Flexible Pressure Sensor Device)

特長
  1. 高ひずみゲージ材料を応用し、圧力の計測が可能
  2. ブリッジ回路やアンプ回路が不要なため、マトリクス回路への適応が可能

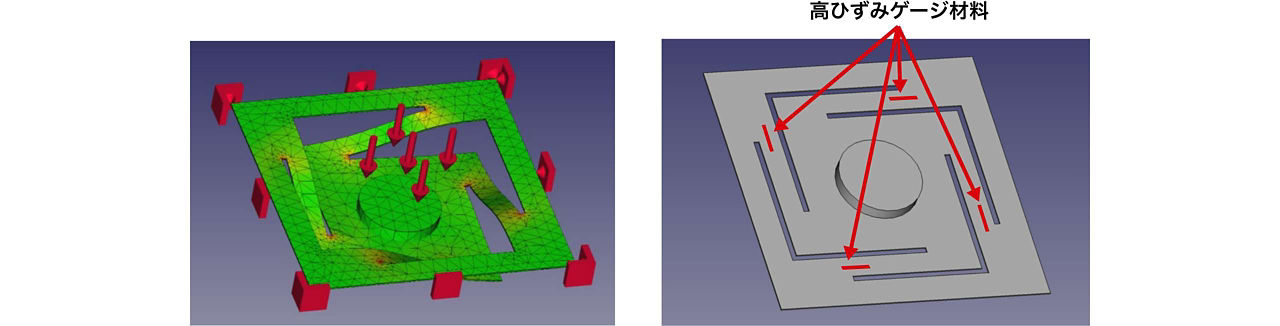

画像:フレキシブル圧力センサーの構造モデル図
