リモート授業にも活用可能で、教えやすく、学びやすい教育用顕微鏡「ECLIPSE Ei」を発売

2020年9月29日PRESS RELEASE/報道資料

株式会社ニコン(社長:馬立 稔和、東京都港区)の子会社、株式会社ニコンインステック(社長:園田 晴久、東京都港区)は、教えやすく、学びやすい、教育用顕微鏡「ECLIPSE Ei」を発売します。

「ECLIPSE Ei」は、操作方法を動画で学ぶことができ、直感的な操作を可能にするデザインを特長とし、学生の学びに貢献します。さらに、本製品に顕微鏡デジタルカメラ「Digital Sight 1000」(別売)と画像統合ソフトウエア「NIS-Elements L」(別売)を組み合わせることにより、オンラインでも、顕微鏡画像を介して驚きや発見を共有することが可能です。

開発の背景

科学技術の発展の原動力となるのは、未知なる世界への「好奇心」です。教育現場でも、学生の「好奇心」をかきたて、持続させる仕組みが求められています。さらに、新型コロナウイルス感染症の拡大を受けたオンラインによる遠隔授業などに対応した、新たなコミュニケーションツールへのニーズが増加しています。

このようなニーズに応えるため、関連製品と組み合わせることでリモート授業にも活用できる、教育用顕微鏡「ECLIPSE Ei」を発売します。

発売概要

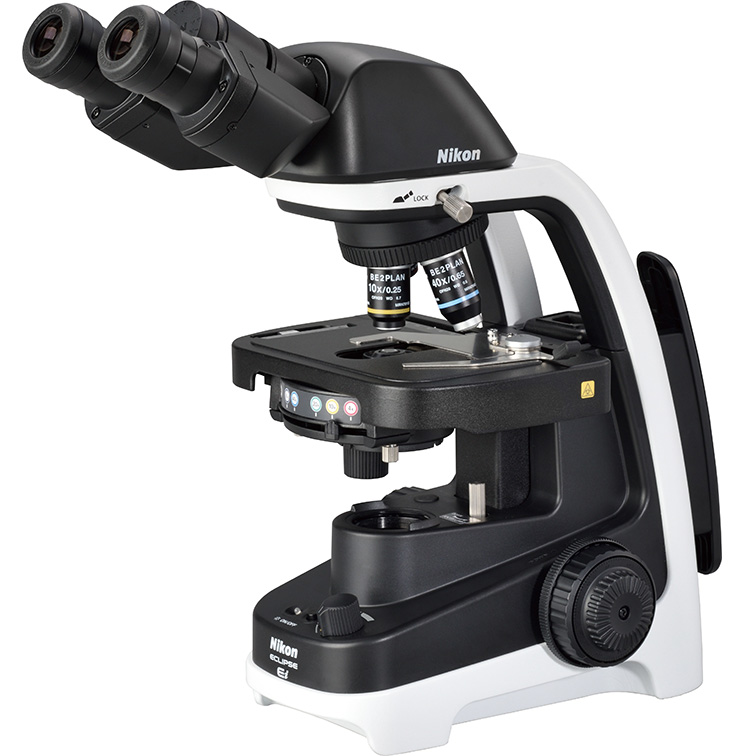

商品名 教育用顕微鏡「ECLIPSE Ei」
発売日 2020年9月30日

主な特長

1. 「オンラインガイド」で顕微鏡の操作方法を手軽に学べる

顕微鏡の操作方法をまとめたウェブサイト「オンラインガイド」によって、動画と静止画で顕微鏡操作や注意点などを手軽に学べます。筐体に貼る「オンラインガイド」のQRコードを同梱貼付しており、簡単なアクセスが可能です。(「筐体には」を「筐体に貼る」、「貼付」を「同梱」へ変更しました。2020年10月8日)

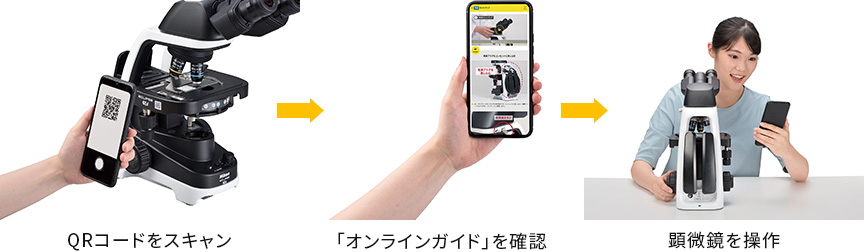

QRコードをスキャン→「オンラインガイド」を確認→顕微鏡を操作

2. 顕微鏡デジタルカメラなどと組み合わせることで、リモート授業にも活用できる

「ECLIPSE Ei」と顕微鏡デジタルカメラ「Digital Sight 1000」(別売)を組み合わせることで、タブレットPCやプロジェクターで顕微鏡画像を共有し、ミクロの世界の驚きと発見を教室全体で体感できます。

また、「ECLIPSE Ei」と画像統合ソフトウエア「NIS-Elements L」(別売)をインストールしたタブレットPCを接続することで、顕微鏡画像をPCやモバイルデバイスに共有できます。場所を問わずリアルタイムで画像を共有することが可能なため、ニューノーマル(新常態)に対応したリモート授業にも活用できます。

ニコンの提供するデジタルソリューションが学生の好奇心を刺激することで、「学び」の楽しさを育みます。

「ECLIPSE Ei(三眼セット)」に「Digital Sight 1000」を取り付け、「NIS-Elements L」を用いて、画像共有をしている例

3. 教えやすく、学びやすい、直感的な操作が可能なデザイン

エルゴノミクス(人間工学)に基づいたデザインは、身体の疲れを最小限に抑え、無理のない姿勢で、観察を快適に行えます。顕微鏡の本体には、操作箇所をイラストや色でわかりやすく表示。教師が指導しやすいことはもちろん、学生自身も正しく操作しやすくなります。直感的な操作によって、スピーディーな実習を可能とします。
「教師は教えやすく、学生は学びやすい」デザインは、教育現場のワークフローを向上させます。

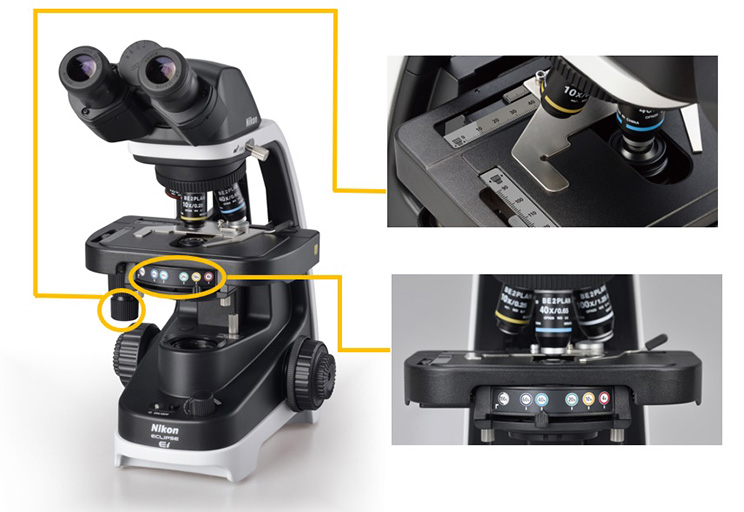

X方向/Y方向に可動するステージは、上下に重なったハンドルを操作します。操作するハンドルを迷わないように、それぞれの目盛りには、ハンドルの形状をイラストで表示。

対物レンズに適した開口絞りができるよう、コンデンサー開口絞りの位置を、対物レンズのカラーコードに合わせた色で表示。

  • 対物レンズの倍率に応じて、国際規格である「倍率カラーリング」として決められた色

4. コンパクトな筐体で、可搬性と収納性を向上

約5.2kgの軽量でコンパクトな筐体を実現しました。持ち運びや収納のストレスを大幅に軽減し、機材の準備や後片付けの時間を短縮。教育現場で効率的なワークフローを実現します。背面には、電源コードを収納できるコードラップシステムを備え、実習作業のスペースを十分に確保できます。

主な仕様

横にスクロールしてご覧ください。

光学系 CFI無限遠補正光学系
照明系 高輝度白色LED光源、Φ45mmフィルター装着可能
接眼レンズ(視野数) 視度調節可能
・EC-E CFI 10X(20)
・E2-CFI 15X(12)※1
鏡筒 双眼鏡筒、三眼鏡筒、単眼鏡筒※2
対物レンズ(NA / W.D.) ・CFI BE2 プランアクロマート 4X(0.1 / 25mm)
・CFI BE2 プランアクロマート 10X(0.25 / 6.7mm)
・CFI BE2 プランアクロマート 20X(0.4 / 3.7mm)※1
・CFI BE2 プランアクロマート 40X(0.65 / 0.6mm)
・CFI BE2 プランアクロマート 60X(0.8 / 0.25mm)※1
・CFI BE2 プランアクロマート 100X Oil(1.25 / 0.14mm)※1
コンデンサー アッベコンデンサー、NA: 0.1〜1.25、対物レンズに対応した絞り位置ガイド付き(倍率をカラーコードで表示)
観察方法 明視野
防カビ対策 光学系付近に防カビ塗料を塗布
質量 約5.2kg(ECLIPSE Ei 双眼セット)約5.5kg(ECLIPSE Ei 三眼セット)
約5.0kg(ECLIPSE Ei 単眼セット)※2
  • ※1別売
  • ※22021年春発売予定

本リリースに記載の「株式会社ニコンインステック」は、2020年10月1日より「株式会社ニコンソリューションズ」へ社名変更します。

こちらに掲載されている情報は、発表日現在の情報です。販売が既に終了している製品や、組織の変更等、最新の情報と異なる場合がありますのでご了承ください。
